ПРИМЕР ВЕНТИЛЯЦИИ В МОЕЙ БАНЕ
Ниже мой опыт. Пошагово рассказываю
и показываю, как делали.
Строители многое не учитывают, поэтому перенимайте мой опыт стройте себе баню правильно.

Есть вопросы? Задавайте!

УГЛОВАЯ ВЕНТИЛЯЦИЯ

В углу стоит труба. Эта у меня угловая вентиляция, которая будет естественным ходом вытягивать отработанный воздух.


Это правый верхний угол в парной. После того как пропарились, открутили задвижку - воздух пошел. Дальше здесь труба будет опущена под полог. Соответственно, когда пар будет оседать, он также будет вытягиваться наверх, и уже по крыше идти в вентиляционный выход, на чердак и выходить наружу.

ЧТО Я СДЕЛАЛ С КОНДЕНСАТОМ?

Весь конденсат, который здесь появляется, сначала попадает вот в этот отстойник. А уже воздух через вторую трубу идет вверх.


Таким образом, конденсат у нас не выпадает через воздухозаборник.



В принципе, в вентиляции в парилке этого можно было и не делать, поскольку здесь моечное помещение, и здесь все время будет достаточно влажно. То есть ничего страшного, даже если бы конденсат оттуда и капал бы.

Но, когда будут морозы, там, где у меня будет стоять клапан, могут быть минусовые температуры. И если этот конденсат будет опускаться к этому клапану, может образовываться наледь. И тогда клапан не будет до конца закрываться.

ОБРАТИТЕ ВНИМАНИЕ!!

По хорошему, если конденсата образуется достаточно много, то из этого тройника еще нужно делать дополнительно отвод воды.

КАКАЯ БАНЯ ПЛАНИРУЕТСЯ?

Баня у меня планируется каркасная, 6х7 метров. С максимально утепленным контуром. Чтобы от протопки раз в неделю (например, в пятницу) до следующих выходных в бане сохранялась плюсовая температура.

ФАНОВАЯ ТРУБА

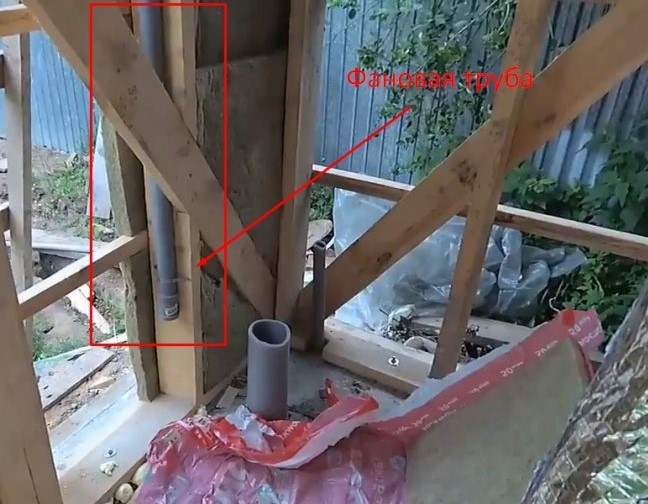

Вот фановую трубу я сделал, которая выходит на чердак.

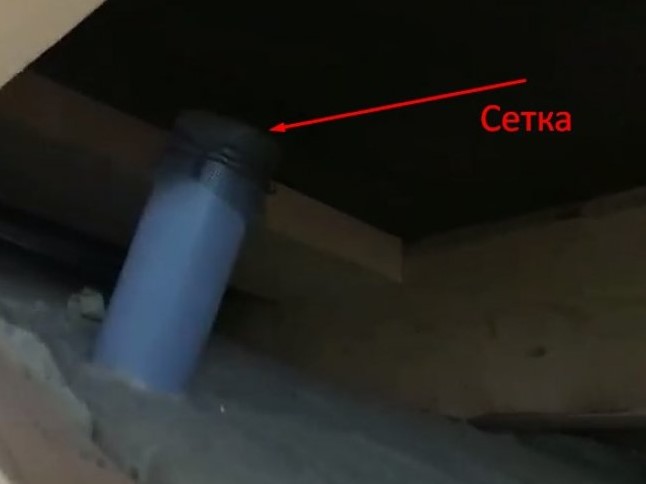

Оттуда будет при сливе затягиваться воздух и слив будет идти корректно. Вот так она на чердаке выглядит, с обычной сеткой.


ВЕНТИЛЯЦИЙ В БАНЕ ДОЛЖНО БЫТЬ НЕСКОЛЬКО - ЭТО ВАЖНО.

Далее - я расскажу о каждой вентиляции отдельно, о том зачем они нужны и о принцыпах их работы .


КАСАЕМО ВЕНТИЛЯЦИИ В БАНЕ.

ОСНОВНАЯ ВЕНТИЛЯЦИЯ - ЭТО СКВОЗНАЯ ЧЕРЕЗ ОКНО.

Самый быстрый и лучший способ: открыли, сквозняком все через душевую на улицу выдуло.

Весь отработанный пар осел конденсатом вот сюда в трап и ушел вниз.


ВТОРАЯ СИСТЕМА ВЕНТИЛЯЦИИ - ЭТО БАСТУ.


Отработанный воздух будет под трубами оседать и через них вверх уходить. Верхнюю заслонку будем открывать для проветривания, когда пропарились.

И ТРЕТЬЯ ВЕНТИЛЯЦИЯ

Вот эта труба, которая идет по полу и выходит под печку.


Из нее воздух будет идти в зольник, в топочную камеру печки, и через трубу наверх уходить.

МОНТАЖ ПЕЧКИ И ПОДВОД ВЕНТИЛЯЦИИ В НЕЕ. КАК ЭТО ВСЕ РАБОТАЕТ?

Вот тут вот отверстие - это будет вентиляция. Пар циркулирует, уходит вниз, и опускается в это отверстие.


Басту, которая здесь сделана, будет работать только в крайнем случае (то есть это как дублирующая система вентиляции).



Основная система вентиляции будет через трубу в полу. Воздух в эту трубу уходит, проходит по трубе под полом и заходит под печку. И уже оттуда он через зольник попадает в топочную камеру.

ОБРАТИТЕ ВНИМАНИЕ!

В общем, по периметру трубу мы кирпичами обкладываем. Здесь все будет герметично, и как раз этот воздух из парной будет затягиваться в топочную.
