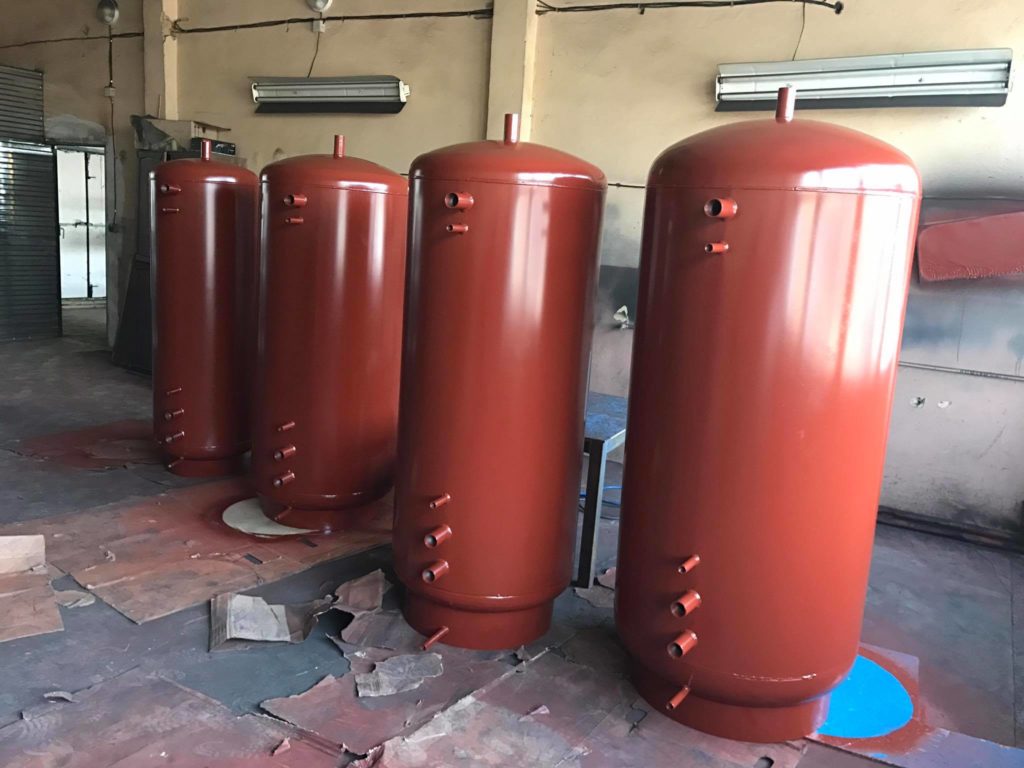

Что такое буферная емкость для отопления?

Мы всегда открыты для вас.
Задайте ваш вопрос, позвоните и получите
помощь от экспертов с многолетним опытом



Основная задача накопительной емкости заключается в обеспечении сохранении энергии теплового вида от конкретного теплового источника с повышенной производительностью. Таким источником может быть солнце или котел, который является твердотопливным. Накопление энергии в дальнейшем передает тепло, которое будет использоваться на потребительские нужды.

Основная задача накопителя в надлежащем обеспечении безопасности. Именно это устройство способно предотвратить перегрев котла, если случайного отключат подачу электричества. Если в котле будет гореть топливо, а вода не будет циркулировать, котел незамедлительно перейдет в аварийный режим работы. Следовательно, буферный накопитель может принять тепло на себя и исключить возможность аварийной ситуации.

Накопитель может применяться одновременно с несколькими тепловыми источниками. Его необходимость состоит в первую очередь в обеспечении максимально гибкой и экономной работы системы отопления. Тарифная стоимость на сегодняшний день внушительная. Другими словами, могу сказать, что накопитель — это некий бак, в котором происходит аккумуляция теплоносителя. Аккумулятор способствует регулированию подачи тепла.

Примечание
Я хотел бы отметить, что накопитель предоставляет возможность любому мастеру создать уникальную систему отопительного типа. Она будет отличаться определенным количеством преимуществ. К ним относится:
  • Благодаря буферному баку удается беспрепятственно сглаживать перерывы тепловой подачи при аварийном ограничении поступления энергии. Использовать в этом случае тепловой насос, к примеру в электрическом котле не совсем доступно по сегодняшним ценам. Таким образом, поскольку электричество в ночное время суток значительно дешевле, аккумуляцию лучше использовать в этот период. Днем все-таки преимущественно использовать воду, которая была уже нагрета в накопителе.



  • Полный расход объема. Контур приборов отопления регулируется автоматически. Благодаря этому инерционность системы уменьшается. Можно исключить необходимость перемены в уровнях температуры. Если тип топлива котла твердый, одновременно с фактом срабатывания вентилей терморегулирующего типа, уровень воды в конкуре вторичного типа несколько уменьшается. В этом случае уменьшить производительность котла из-за мощности довольно трудно. Полный избыток тепла и топливное сгорание аккумулируется непосредственно в накопительном баке.

  • Накопитель также предоставляет возможность сохранить тепло на длительный промежуток времени после полного сгорания топлива.

Любое применение требует особого внимания для производства наиболее корректного расчета. Он зависит непосредственно от вида теплового генератора и назначения.

Накопления бывают нескольких видов. По ним должна проходить вода, перемешиваясь. Применение преимущественно для котлов с твердым топливом.




Суть может выглядеть следующим образом:

  1. Горячая вода твердотопливного устройства переходит в емкость.
  2. Основной буферный накопитель, который представлен утепленным баком предполагает циркуляцию горячей воды.
  3. Расширительный бак является утепленной емкостью. В этом случае нагретая жидкость находится во вторичном контуре и должна подаваться на горячее водоснабжение.
  4. Регулирующая арматура.
  5. Насосы циркуляции.
  6. Тепловой потребитель.

Поскольку схема довольно сложная, вам потребуется особая формула для расчета. Я всегда подбираю накопитель согласно требованиям отопительной системы. Существуют накопители, которые имеют уже готовые обменники тепла. Таким образом, жидкость циркулирует в накопитель и после происходит нагревание. Тепловым генератором может быть котел или солнечный коллектор, тепловой насос или какое-либо другое дополнительное оборудование. Накопитель может содержать одновременно несколько видов тепловых обменников. Буферных накопителей тоже может быть пара. Они постоянно дублируются. Этот вариант уменьшает зависимость от энергоресурса.



Жидкость в накопителе нагревается посредством электричества и трубопровода. Далее через теплообменники нагревается горячая жидкость. Усложненные алгоритмы подобного плана нуждаются в хороших приборах автоматики. Необходимость есть и в огромном количестве датчиков для отслеживания колебания уровня температуры, уровня давления и остальных показателей.



Не стоит забывать о том, что емкость должна быть отличного качества. Я всегда слежу за тем, чтобы все элементы работали исправно. Это не позволит подняться ни уровню температуры, ни давлению выше нормы. Большая часть баков производится из материала стали с использованием антикоррозийного покрытия. Также присутствует качественная теплоизоляция и дополнительная защита.

Создание накопителя с нуля

Поскольку накопитель является своеобразной емкостью с тепловым обменником и тепловым датчиком, я изготавливаю его в совокупности с набором всех стальных инструментов, которые имеют разные типы покрытия, включая утеплитель.



Цена несколько завышена и зависит от вида теплового обменника и накопителя. Однако стоит разобраться, можно ли изготовить емкость самостоятельно? На самом деле вопрос довольно спорный. Зависит это от навыков мастера и наличия всех необходимых материалов. Опыт мастера также преимущественный. Чтобы изготовить буферную емкость, я делаю следующее:



  1. Нахожу накопитель из правильного материала. Он должен соответствовать требованиям емкости. Можно рассчитать необходимое количество стали для того, чтобы изготовить емкость самостоятельно. Нужно использовать только тот материал, который со временем не портится. К примеру, можно взять сталь, которая не ржавеет. Стоимость ее довольно большая, но это увеличит срок использования. Можно подобрать теплоаккумулятор из обычной стали. Такой материал будет стоит дешевле, однако в дополнение к нему нужно будет использовать теплообменники. Это нужно, чтобы исключить возможность попадания воды в отопительный механизм. Если жидкость попадет, начнется коррозия.



  1. Следующим этапом будет качественная сварка утечек. Лучше использовать аргоновую сварку. Сложность работы довольно высока, поэтому возможно есть смысл привлечь опытного сварщика.



  1. Чтобы создать качественный теплообменник я использую гофрированную нержавеющую трубу соответственного размера. Ее нужно будет свернуть спиралью и разместить в баке. Таким образом происходит циркуляция воды.



  1. Далее я делал врезки, а также патрубки для успешного подключения трубопроводов отводящего и подводящего типа.



  1. Затем я утепляю емкость.



  1. Делаю клапан спускного типа и устанавливаю в верхней и нижней зоне температурные датчики.



Подобные процессы требуют определенных умений. Любая оплошность может спровоцировать полный выход системы из строя. Если уверенности в собственных силах не хватает, лучше купить емкость в магазине. Итоговая разница в стоимости будет не очень заметна.


Подбор объема бака

Данный пункт важен и в случае приобретения изделия в магазине и в случае самостоятельного конструирования. Расчет объема накопителя требует от мастера максимального внимания. Первым делом я определяю назначении емкости. Если накопитель создается с целью уменьшения инерционности – используются одни формулы. Если бак нужен для функционирования в условиях отсутствия электричества в тепловых насосах– использую другие.



Для первого случая подойдет легкая формула, позволяющая подобрать устройство на глаз. Приоритетность зависит от мощности действующего накопителя. Рекомендованный объем аккумулятора составит от 40 до 80 л на 1 кВт мощности. Подобный способ не отличается особой надежностью, несмотря на простоту.



Еще один метод предоставляет возможность определить размер накопителя в зависимости от вида топлива. Речь идет о веществе, которое загружается в котел одноразово для успешной работы. Формула имеет следующий вид: V=13,5*Q*t.



Она расшифруется следующим образом:
  • V представляет собой емкость,
  • Q является мощностью,
  • T – временем выгорания топлива.

Этот расчет определит размер накопителя, с помощью которого можно забрать все тепло топлива. Поскольку во время отопительного сезона высокий уровень тепла нужен не постоянно, с учетом фактической температуры. Средняя температура за весь период отопления поможет подобрать самый выгодный режим отопительной системы. Таким образом можно подобрать накопитель по следующей схеме: V=2246*((2,5-Qn/Q))/(73-0,4*T)*Qn (Qn – представляет собой уровень нагрузки отопительного типа для объекта, а T в свою очередь является температурой «обратки»).



Теплоаккумулятор я подбираю в соответствии с нескольким факторами. С целью корректной оптимизации функционирования системы по временному показателю, я руководствуюсь соотношением 20-25 литров на 1 кВт мощности насоса теплового плана. Качественно подобранный бак сможет наладить систему отопления без каких-либо дополнительных затрат средств.


Подключение накопительной емкости

Основная проблема запаса влаги всегда волнует собственников индивидуальной системы отопления. Несмотря на то, что на первый взгляд конструкция является простой, установка должна производиться в соответствии с правилами. Она зависит от версии объекта. Ответы на интересующие вопросы лучше задавать еще до приобретения, чтобы избежать каких-либо проблем в будущем.



Лучше выбрать наиболее надежный способ. Как правило, на емкость должны подключаться несколько контуров. Направление движения должно быть сверху вниз. Если устройство полностью выключить – накопитель постепенно остынет. Таким образом разогретый теплоноситель будет отдавать тепло на радиаторы. Это происходит благодаря подбору в соответствии с производительностью конкретного насоса. Поскольку котел имеет короткий контур, при одинаковых насосах вода будет перемещаться по направлению сверху вниз.



В основе радиаторного подключения применяется клапан трехходового типа с термоголовкой. Он позволяет забрать все тепло согласно особенностям термоголовки. Лучше контролировать корректность направления движения воды посредством термометра. Устанавливают их обычно пару. Есть специальные аккумуляторы, оснащенные градусником.



Температура обратки устройства выше, чем на обратке. Поэтому накопитель будет заряжаться дополнительно. В баке также есть специальный змеевик, который нагревает воду. Нужно следить, чтобы в котле был достаточный уровень температуры. Накопитель, который уже остыл нагревается продолжительное время. Я прекращаю циркуляцию после выключения устройства. В противном случае, жидкость резко охладится из-за продувки на дымоход, которая делается круглосуточно.


Объем аккумулятора, который подойдет больше всего

В процессе выбора важным считается не только правильный расчет, а и опыт использования. Я всегда ищу соответствующую информацию о каждом аккумуляторе, делаю сравнение и уже после этого приступаю к поиску поставщика. На выбор накопителя влияет несколько факторов: довольно дорогая стоимость, небольшое количество дней с очень низкой температурой. Именно поэтому я стараюсь не ставить накопитель на несколько тонн воды, который при этом имеет значительную стоимость и топится очень редко. Более того, греть тонны воды довольно сложно и занимает определенное время. Отопление получается в итоге не совсем оправданным. Многолетний опыт использования успел доказать, что оптимальный объем, который обеспечивает надлежащий уровень комфорта составляет 1 тонну на 200 м кв. площади дома. Соответственно я могу сделать следующий расчет: 100 м кв. – 0,7 т; 300 м кв – 1,3 тонны.



Использование твердотопливного котта является преимущественным. В совокупности с буферной емкостью он действует по принципу: лучше протопить один раз, но хорошо. Из своего опыта могу сказать, что нужно подбирать котел, в котором минимум в 2 раза больше мощности чем теплопотерь. Если есть необходимость в котле на 15 кВт, лучше сразу брать на 40. Котел твердотопливного типа наиболее удобнен в использовании.



Стоит также отметить, что создать буферную емкость своими силами не всегда практично. Поскольку устройство само по себе очень сложное и появляется необходимость в дополнительном уровне защиты от повреждений, теплоизоляции и надлежащем змеевике, который осуществляет хорошую циркуляцию жидкости лучше купить уже готовую емкость. Если вы сомневаетесь в своих силах, то я рекомендую купить уже готовый.



Основной элемент емкости представляет собой термоаккумулирующий материал, который способен распределить подачу тепла и сохранить его. Этот аккумулятор может быть нескольких видов:



  1. Жидкостный
  2. Паровой
  3. Термохимический
  4. Твердотельный
  5. С несколькими элементами нагревания



Накопительный бак повышает уровень воды, который используется для отопления. После подсоединения, воды становится больше в пару раз. Аккумулятор нагревает и распространяет тепло с учетом необходимости. Подобная слаженность в работе обеспечивает беспрерывную циркуляцию горячей воды даже при выключенном котле.



Почти каждый вид котла имеет несколько фаз функционирования. Всего их 3: начальная, средняя и финальная. Подобные процессы провоцируют существенные перепады уровня температуры. Благодаря накопителю можно будет избежать этого фактора. Если происходит стадия интенсивного горения, накопитель способен забрать лишнее количество тепла приоритетно на себя. Во время затухания наоборот - отдать его в отопление. Благодаря регулировке механического типа, сжечь все опасные вещества все равно не получится.



Во время функционирования, опасные вещества выбрасываются в атмосферу. Котел стандартного типа имеет воздушный клапан. Он полностью предотвращает кислородную подачу к топливу. Это может спровоцировать выделение вредных веществ в воздух. Накопительная емкость способна снизить общее количество выброса вредных веществ. Тепловой аккумулятор экономит достаточное количество топлива. Коме того, он защищает отопление от перегревания.



Я хотел бы сделать определенный акцент на том, что жидкость нагревается посредством топлива. В газовом котле оно равномерно распределяется. В других установках, процесс постоянного горения может спровоцировать снижение тепловой подачи. Проанализировав рынок сбыта, мне удалось определить, что большинство накопителей, которые продаются имеют отверстия, которые предполагают дальнейшее подсоединение труб. Это существенно упрощает процесс монтажа.






Буферную емкость для отопления НЕОБХОДИМО ДЕЛАТЬ. НО ДЕЛАТЬ ПРАВИЛЬНО!
