Гидравлическая балансировка и регулировка температуры водяного теплого пола
Настраиваем коллекторную разводку, устраняем холодную обратку и интегрируем автоматику. Инженерный расчет по теплопотерям, гарантия 2 года и работа по договору без предоплат.
Профессиональная регулировка температуры водяного теплого пола и гидравлическая балансировка
Устраняем эффект «зебры» и холодную обратку. Проведем точную тепловизионную диагностику, рассчитаем теплопотери и правильно настроим водяной теплый пол на гребенке.
Инженерный подход: Проектирование в BIM/Revit — точность гидравлики до фитинга.
Экспертиза: Бригада москвичей с профильным опытом 15+ лет.
Прозрачность 100%: Видеоотчеты с объекта в Telegram-облако (сохраняются бессрочно).
Честная смета: Без предоплат. Скидки на автоматику и материалы до 25%.
Разбор частых ошибок: почему не работает регулировка гребенки теплого пола
Проблемы с прогревом закладываются еще на этапе монтажа или при неправильной котельной обвязке. Пытаться регулировать теплый пол вслепую — бесполезно, если физика системы изначально нарушена. Вот 4 главные инженерные ошибки.
1. Ошибка установки термореле
Если накладное температурное реле установлено на подаче слишком близко к источнику тепла, оно отключает насосно-смесительный узел (НСУ) до того, как успевают прогреться длинные контуры.
Решение: перенос датчика на обратку
2. Насос недостаточной мощности
Слабого циркуляционного насоса (25/4) критически не хватает на площади свыше 100 кв.м. Особенно при отсутствии гидрострелки для разделения котлового и отопительных контуров.
Решение: аудит обвязки и замена насоса
3. Нарушен шаг укладки труб
Экономия на трубе приводит к превышению шага укладки (более 20 см) и эффекту «зебры». Если стяжка слишком толстая, теплоотдача падает. Одной балансировкой расходомерами это не исправить.
Решение: тепловизионный поиск зон потерь
4. Неправильная скорость потока
Пытаться выровнять температуру только переключением скоростей насоса — дилетантство. Проток нужно настраивать по расчетным теплопотерям, прижимая короткие петли балансировочными клапанами.
Решение: расчет гидравлики (Kv)
Поможем найти вам лучшее решение. Звоните, пишите!
Телефон
Телеграмм канал
ВАЖНО!! Telegram - оптимальный вид связи - отвечаем моментально
Тепловизионный контроль: результаты гидравлической балансировки
Мы не обещаем результат на словах, а доказываем его приборами. Посмотрите, как меняется теплоотдача пола после профессионального перерасчета гидравлики и настройки коллекторной группы.
Симптомы проблемы:
Ярко выраженный эффект «зебры» (чередование холодных и горячих полос), ледяная обратка на длинных контурах, перерасход газа из-за постоянной работы котла на максимуме.
Причина:
Монтаж без инженерного расчета теплопотерь, слепая настройка расходомеров «на глаз», отсутствие правильного насосно-смесительного узла (НСУ).
Что мы сделали:
Провели аудит котельной обвязки, рассчитали пропускную способность (Kv) для каждой петли, отбалансировали ротаметры, выровняли дельту (ΔT) до идеальных 5 °C.
Результат:
100% равномерный прогрев стяжки.Теплоноситель распределяется строго пропорционально длине контуров. Снижение нагрузки на насос котла и экономия на отоплении до 15-20%.
Инструкция: как правильно настроить теплый пол водяной на коллекторной группе
Гидравлическая балансировка — это точная настройка сопротивления каждого контура. Мы не используем метод «научного тыка». Алгоритм профессиональной регулировки строится на физических расчетах и автоматизации.
Расчет теплопотерь и гидравлики
Балансировка расходомерами (подача)
Точечная настройка термоклапанов (обратка)
Именно здесь происходит финальная регулировка температуры водяного теплого пола. Мы настраиваем проток на обратной линии, добиваясь идеальной дельты температур между подачей и обраткой (обычно 5-7 °C).
Интеграция сервоприводов и автоматики
Ручная настройка — это прошлый век. Мы устанавливаем сервоприводы на термостатические клапаны и связываем их с комнатными датчиками. Интегрируем систему в Home Assistant для умного зонального климат-контроля прямо с вашего смартфона.
По опыту 25-6 насоса с запасом хватает на площадь теплых водяных полов
160-180 кв.м. Это около километра погонных метров трубы 16 диаметра.
Монтируем системы отопления любой сложности под ключ
После бесплатного выезда на объект и консультации вы получите рекомендации специалиста по выбору системы и оборудования, а также узнаете точную стоимость работ
Отопление теплыми водяными полами
• Проектирование
• Доставка материалов
• Пуско-наладка
Монтаж отопления теплоаккумулятором
• Проектирование
• Доставка оборудования
• Доставка теплоаккумулятора
• Монтаж системы
• Пуско-наладка
Монтаж радиаторов отопления любых типов
• Проектирование
• Демонтаж старых радиаторов
• Доставка батарей
• Установка радиатора
• Пуско-наладка
Инженерные стандарты «Дом с Фишкой»: почему нам доверяют сложные системы
С 2012 года мы спроектировали и сбалансировали сотни коллекторных узлов. Мы не используем типовые шаблоны — каждая система настраивается индивидуально под гидравлические расчеты здания.
Точность BIM/Revit
Мы не собираем системы «на коленке». Рассчитываем гидравлику, шаг укладки и пропускную способность клапанов (Kv) в 3D с точностью до фитинга.
Инженерная элита 15+ лет
Никаких случайных сезонных рабочих. В штате только профильные инженеры и монтажники-москвичи с реальным опытом работы более 15 лет.
Цифровой контроль (Telegram)
Прозрачность 100%. Вы получаете ежедневные видеоотчеты скрытых работ в выделенное Telegram-облако (история сохраняется бессрочно, доступна даже через 5 лет).
Договор и скидки до 25%
Работаем официально, без стартовых авансов за монтаж. Даем железобетонную гарантию 2 года и транслируем клиентам дилерские скидки на материалы.
Котельная. Наши насосные группы. Коллектора.
Если у вас в какой-то из комнат теплый пол немного холоднее (1,5-2-2,5 градуса для ног уже ощутимо, 3 градуса это колоссальная разница между температурой на полах), смотрим по схеме где какой длинный контур.
Всем своим заказчикам я высылаю схемы раскладки полов. Если у вас этой схемы нету, то спрашивайте ваших монтажников где какой длины контур. Скорее всего они вам уже не скажут, потому что это было давно и они забыли или совсем не делали эту схему.
Не работает один или несколько контуров теплого водяного пола
Всем своим заказчикам я высылаю схемы раскладки полов. Если у вас этой схемы нету, то спрашивайте ваших монтажников где какой длины контур.
Скорее всего они вам уже не скажут, потому что это было давно и они забыли или совсем не делали эту схему.
Инженерный ликбез: как на самом деле работает регулировка теплого пола
Эффективный обогрев строится на жестких законах гидродинамики. Без понимания физики процесса пытаться настроить коллекторную разводку — пустая трата времени. Система управляется по двум независимым векторам.
1. Качественная регулировка (Смесительный узел)
Котел выдает в контур 60–80 °C, но в стяжку нельзя подавать выше 40–45 °C. За это отвечает НСУ: он берет остывшую воду из «обратки» и подмешивает ее к горячей подаче от котла. Термоголовка с выносным датчиком дозирует этот подмес.
2. Количественная регулировка (Балансировка)
Теплоноситель всегда идет по пути наименьшего сопротивления. С помощью ротаметров на подающем коллекторе мы искусственно «прижимаем» короткие контуры (например, в санузле), чтобы выровнять гидравлическое сопротивление и пустить тепло в длинные петли.
3. Дельта температур (Маркер настройки)
Бесплатно "предварительно" проектируем систему отопления
Этапы подготовки проекта:
- выезд инженера на объект
- изучение объекта и производство замеров
- подбор оптимального оборудования и материалов
- предоставление заказчику эскиза системы отопления
Прикрываем проток в контурах с избыточной температурой
Таким же образом мы предушиваем, то есть прикрываем поток во всех контурах теплых полов, которые имеют избыточную температуру, то есть коротких.
Еще раз - это очень важно. Не крутим по два оборота. Открыли на максимум, подождали пока полы прогрелись, и те контуры, который горячие начинаем по чуть-чуть закручивать.
Настроить комфортный температурный режим - дело хозяина дома
Подождали 8 часов, полы сбалансировались, если снова дальняя ветку холодная, еще на 5 минут закрутили. Таким образом делаем балансировку. Да, это время, но других вариантов здесь нет.
Это можете сделать только вы, находясь постоянно в вашем доме и подбирая таким образом комфортный режим температуры теплого пола за счет такой последовательной балансировки
Видео-разбор балансировки и честная смета без переплат
Посмотрите, как мы настраиваем гидродинамику на реальных объектах. Мы гарантируем не только инженерную точность, но и финансовую прозрачность — экономим ваши деньги на этапе закупки оборудования.
Insert raw html here.
Here is an example of hyper link JoomShaper
Почему наши цены ниже рынка ?
Никакого раздутого штата: Мы — слаженная бригада инженеров. Не кормим директоров и не оплачиваем офис.
Материалы без наценок: Не зарабатываем на оборудовании «в два конца». Все дилерские скидки отдаем вам.
Точность до рубля: Считаем материалы в BIM-программе. Никаких лишних фитингов и запасов «на всякий случай».
Монтажники насчитали смету, превышающую реальную на 20-30%? Пришлите ваш проект, и мы оптимизируем стоимость. Ваша выгода составит до 30 000 рублей.
Работаем по договору
В договоре мы прописываем:
- сроки работы (начало и дату завершения)
- стоимость и номенклатуру материалов
- порядок оплаты выполненной работы (без предоплат вообще)
- гарантийные обязательства и сроки их исполнения

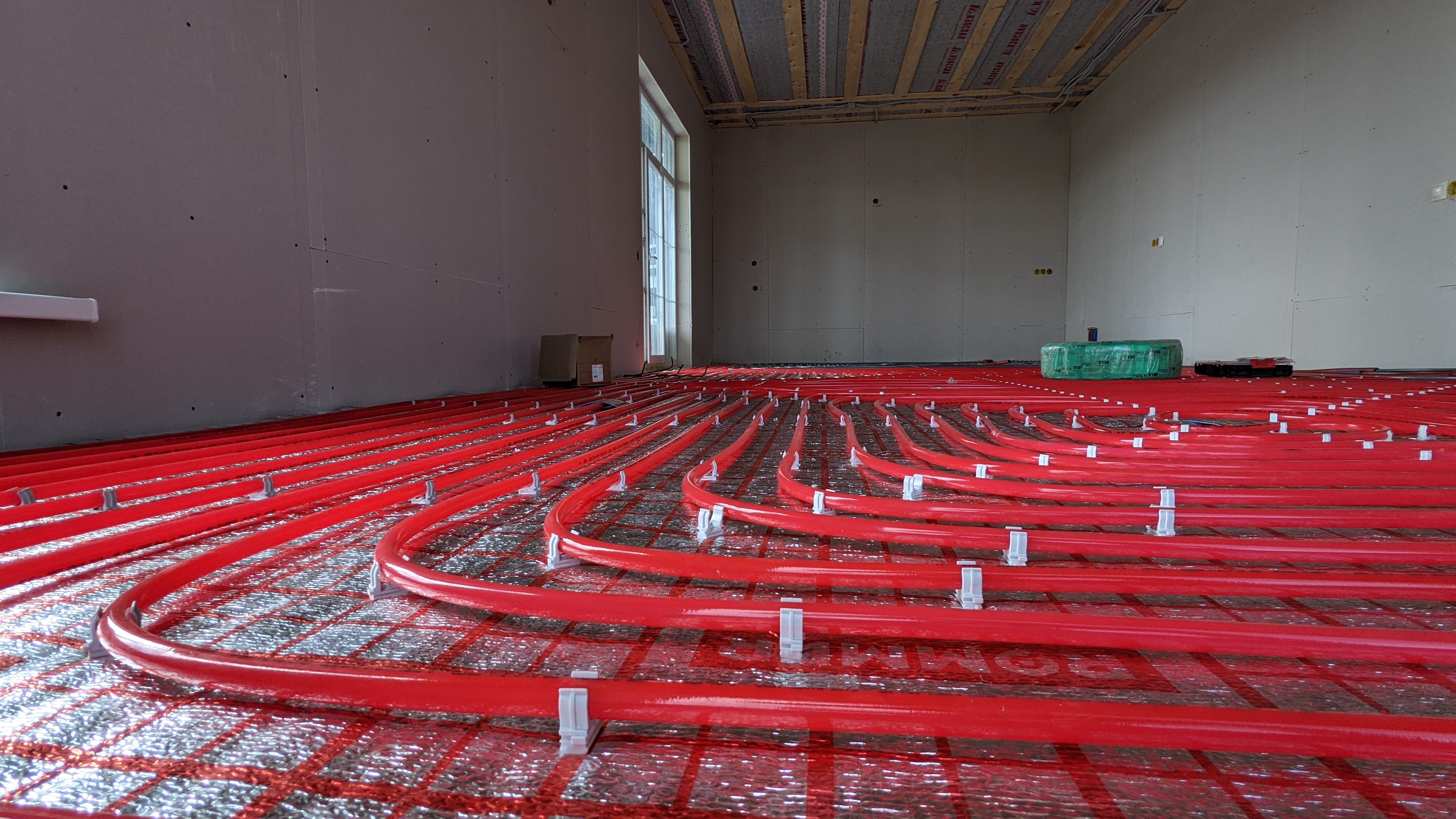

Фото с объектов, на которых мы выполняли монтаж теплых полов
предварительно рассчитаем стоимость по телефону бесплатно
Технический FAQ: ответы инженера
Собрали самые популярные вопросы о гидравлике, коллекторных узлах и правильной настройке температурных режимов.
Почему возникает холодная обратка теплого пола и как это исправить?
Как регулировать температуру теплого водяного пола по комнатам на коллекторе?
Можно ли самостоятельно разобраться, как регулировать теплый пол с помощью гребенки?
Как правильно настроить теплый пол водяной в доме, где уже есть радиаторы?
Почему после настройки температуры пол нагревается так медленно?
