Моделирование оптимальной геометрии контура

При строительстве частного дома проектируется не только расположение комнат, но и система отопления. В одном доме изолированно может работать несколько замкнутых водяных контуров, которые обогревают разные комнаты.

При этом они могут отличаться по типу разводки. При моделировании учитываются особенности монтажа и вписывания элементов отопления в общий интерьер.

Главное внимание уделяется показателям работоспособности и мощности системы. Специалисты стремятся уменьшить затраты, поэтому учитывают все показатели для качественного обогрева помещения.


Цены на наши услуги вероятно самые честные
в Московском регионе

Не переплачивайте за не квалифицированную работу.

По нашей статистике 40% объектов где мы работаем - это исправление ошибок предыдущих специалистов.


Мы поможем не совершить самых частых ошибок ошибок.
Позвоните нам и задайте ваши вопросы!

 +7 901-727-62-98

Отопление Теплоаккумулятором

140 000 руб
  • Отопление только ночным тарифом накапливая тепло в Буферной емкости

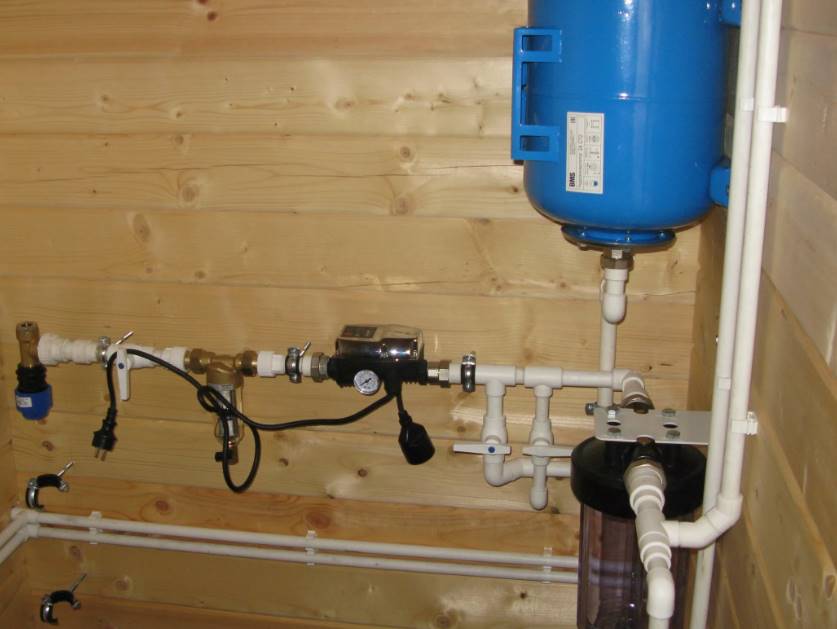

Водоснабжение

от 4 000 руб
  • Заведение воды в дом, проектирование, разводка воды по дому

Монтаж
радиаторов

от 2500 руб.
  • Энергоэффективные радиаторы с управлением через интернет

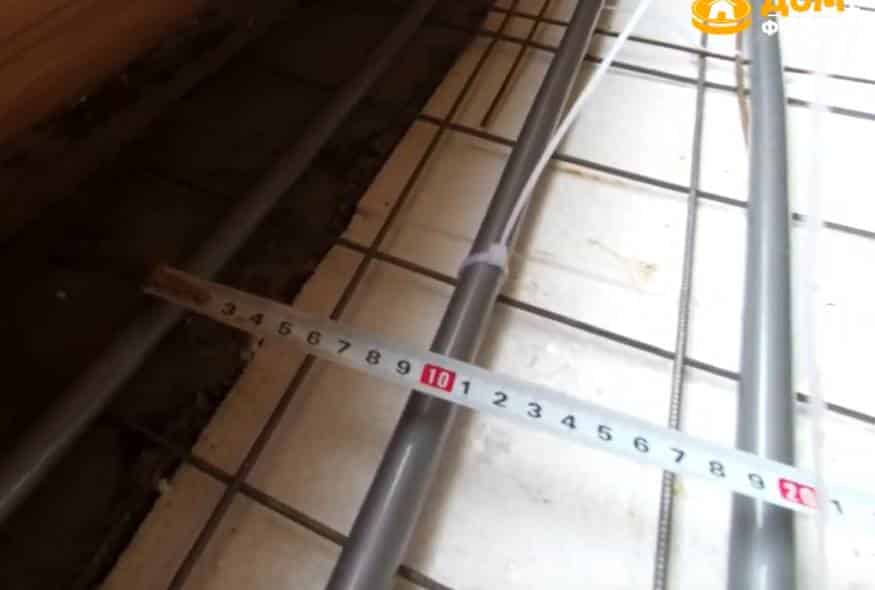

Монтаж теплых водяных полов

390 руб/м2
  • Проектирование, точный расчет длин контуров, укладка труб с КПД 97%

Естественная и принудительная циркуляция воды

Выбор типа системы отопления зависит от сложности объекта, возможностей по бесперебойному снабжению электроэнергией и наличия финансов. Важно понимать, что не во всех условиях можно создать принудительный поток воды в системе, поэтому естественная циркуляция практикуется во многих домах. В основном в маленьких и компактных помещениях.

Главное условие – правильно рассчитать потоки, которые будут двигаться по трубе. Любые разветвления должны быть отрегулированы.


Преимущество естественной циркуляции полная энергонезависимость.

К недостаткам относят:

сложный монтаж

громоздкий
внешний вид

высокая стоимость

необходимость доливки теплоносителя

ограниченный объем обогреваемых помещений

Все современные системы отопления построены по принципу принудительной циркуляции. Это позволяет расширить ее возможности и упростить устройство. В основе лежит использование насоса, поэтому не нужно использовать трубы большого диаметра.

Эти системы более комфортны и дают возможность регулировать теплоотдачу и температуру. Также они более экономичны.


Вертикальная и горизонтальная разводка

Обе системы широко практикуются в строительстве. Вертикальная разводка отопления в частном доме выполняется из стальных труб (толщина металла 2.5- 3 мм), которые проходят вдоль стены.

Хорошо обогревает угловые помещения. При аварийной ситуации неисправность исправляется просто, ведь вся система хорошо просматривается.


Горизонтальная разводка отопления в доме находится под стяжкой. В процессе монтажа сохраняется высокая вероятность ее повреждения, перед тем как все зальется и закроется.

Есть два варианта раскладки:

Чтобы правильно выбрать конструкцию обогрева здания, необходимо заблаговременно изучить положительные и отрицательные стороны каждого из вариантов.
К преимуществам схемы переноса воды через одну трубу относят:

лучевая

(в полах нет ни одного соединения), при этом трубы располагаются хаотично

расположение по периметру

 (много соединений предполагает протечки)

К недостаткам относят вероятность повреждения труб при перепланировке или установке мебели. Это приводит к повторному дорогостоящему ремонту.

Горизонтальная разводка отопления в доме предполагает установку индивидуальных счетчиков тепла. Однако не стоит рассчитывать на экономию и выключать отопление в квартирах. Технический расчет направлен на сохранение тепла во всем доме, поэтому от всех владельцев требуется обогрев помещений.

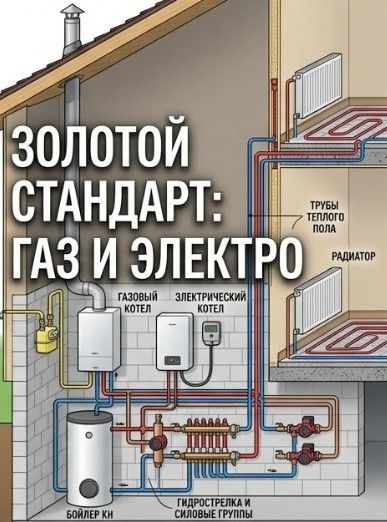

Выбор и монтаж котла

Перед покупкой оборудования важно понимать теплопотерю конкретного дома. От того, насколько утеплены стены и крыша, окна, двери, из какого материала они сделаны, как смонтирована система отопления, определяется расход топлива. Нужно уточнять расход газа котла. В моделях одного ценового сегмента эти показатели примерно одинаковые.


Байпас – это элемент переключения. С его помощью обеспечивают запасной путь теплоносителю в случае возникновения аварийной ситуации.

Типы котлов:

газовый

электрический

твердотопливный

жидкотопливный

пеллетный

Использование однотрубной
схемы подключения

Все они имеют свои особенности, часто требуют дополнительных комплектующих. Однако в целом при выборе котла стоит обращать внимание на:

  • мощность;
  • тип монтажа;
  • тип камеры сгорания;
  • наличие контуров.

Монтаж каждого типа котла имеет отличия. Однако есть универсальная схема, которой нужно следовать при установке оборудования:

  • подготовка основания;
  • монтаж система, которая отвечает за отвод продуктов горения топлива;
  • проектирование и подведение элементов отопительной системы;
  • создание обвязки для горячего водоснабжения;
  • установка расширительного бака;
  • подключение котла.

Мы осуществляем монтаж отопительных систем различных типов под ключ более 13 лет. Оформите заявку прямо сейчас по номеру телефона

8 901-727-62-98

или через форму обратной связи

Выбор одно - или двухтрубного варианта

В частном доме разводка системы отопления может быть лучевая, одно - или двухтрубная.

Однотрубная

  • радиаторы последовательно соединяются друг с другом, а теплоноситель движется по одной трубе. Вход в радиаторы находится в верхней части, а выход в нижней. Труба, проходящая под радиатором меньше, чем магистральная. Она называется байпас.
  • Есть отсекающие краны и термостатические головки. При отключении одного или нескольких радиаторов система продолжает работать, потому что все тепло идет через байпас к следующему устройству. При этом температура радиаторов не поддается регулировке.

Двухтрубная

  • радиаторы подсоединяются параллельно при помощи двух труб. Одна из них прямая (подающая и находится сверху), другая – обратная (магистральная).

  • В итоге к каждому радиатору подходит теплоноситель с одной и той же температурой. При этом тепло распределяется равномерно. Система комплектуется кранами и термостатическими головками.

Использование однотрубной
схемы подключения

Эта система простая, доступная, надежная и работоспособная. Однако она требует внимательности при расчетах и исполнении.

Применяется при строительстве простых объектов, без претензий к эстетическому виду помещения и качеству комплектующих. При необходимости трубы можно спрятать в стяжке или стене.


Представляет собой одно кольцо из труб, которое идет вдоль стен. Использование однотрубной схемы подключения рекомендуется в домах от 80 до 120 м2, малоэтажных, производственных или складских помещений.

Ее применение также оправдано в многоэтажных жилых зданиях с центральным отоплением, за счет общем подающей магистрали большего диаметра и вертикальной системы отопления.

При подключении требуется помощь специалистов

Это позволит избежать серьезных дефектов и обеспечит стабильную работу системы отопления.
К типичным ошибкам относят:

неправильное подключение радиаторов

неверный подбор комплектующих

Для нормальной работы однотрубной системы котел должен обеспечивать постоянную повышенную температуру подачи, что приводит к большему расходу топлива и большим затратам. Важно учитывать, что при неправильной балансировке системы дальние комнаты
могут быть холодными.

Применение двухтрубного варианта отопления

Для отопления двухэтажного частного дома применяется двухтрубная разводка. Предполагает использование двух нитей трубопровода, где по одной подается теплоноситель, а по другой – возвращается обработанная вода. При этом радиаторы подключены к обеим нитям.


Главная особенность – равномерное прогревание всех приборов и их высокая теплоотдача. Они подключаются одновременно, а расстояние до источника тепла не влияет на их внутреннюю температуру. Это универсальный вариант отопления и подходит под все типы застроек.

В частном доме двухтрубная разводка
газового отопления может быть 4 видов:

Выбор зависит от условий прокладки трубопровода и особенностей эксплуатации.

кольцевая

классическая

лучевая

гравитационная

Преимущества двухтрубной системы:

  • возможность установки и эксплуатации в домах любой этажности и площади;

  • поступление теплоносителей одной температуры во все радиаторы.

  • незначительные потери давления;

  • регулировка температуры на каждом радиаторе;

  • возможность проводить ремонт без отключения отопления;

  • блокировка отдельных радиаторов не влияет на работу всей системы;


К недостаткам двухтрубной разводки отопления
от котла в частном доме относят:

  • сложный и трудоемкий монтаж;

  • габаритная и внешне не привлекательная конструкция.

  • высокая стоимость;

В отличие от однотрубной,  двухтрубная система имеет параллельное подключение, которое обеспечивает равномерный и эффективный нагрев всех радиаторов.

Различают открытую и закрытую двухтрубную систему.

Для работы открытой системы требуется:

котел

расширительный бак

стояки

трубы

радиаторы

К преимуществам относят:

  • бесшумную работу;
  • сбалансированный обогрев;
  • быстрый запуск/выключение;
  • независимость от электроэнергии;
  • надежность;
  • упрощенное обслуживание.

Недостатки:

  • медленный прогрев;
  • громоздкость;
  • невысокий КПД;
  • нарушения теплопередачи при попадании внутрь воздуха;
  • образование коррозии;
  • необходимость регулирования теплоносителя в расширительном бачке;
  • нельзя использовать антифриз.

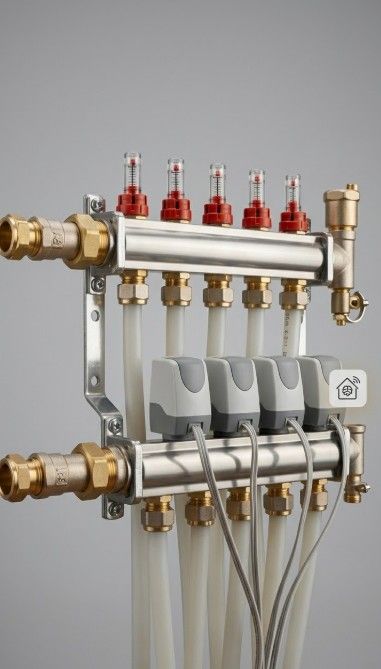

Включение в систему распределительного коллектора

Устройство используется в системах отопления. Имеет вид металлической гребенки с большим количеством выводов, к которым подключаются все приборы отопления. С его помощью регулируется температура, объем и давление подаваемого теплоносителя.


Он предназначен для равномерного распределения теплоносителя по отдельным контурам. Включение в систему распределительного коллектора в разы увеличит продуктивность отопительных приборов.

Распределительный коллектор применяется
во всех видах инженерных систем:

Он устанавливается в домах, квартирах, производственных помещениях.

отопление

холодное и горячее водоснабжение

холодильные установки

газоснабжение

Монтажники отопления вам точно насчитают смету превышающую реальную на 20-30%. Закажите звонок и я помогу оптимизировать стоимость на этапе проектирования. Ваша выгода до 30 000 рублей.

Коллектор состоит из:

  • основного корпуса (большего диаметра и предназначен для присоединения к главной магистрали)
  • отводов (меньшего диаметра для присоединения к мелким магистралям или подключения отдельных приборов).

При этом на отводах установлена арматура, которая позволяет открыть/перекрыть жидкость или газ, а также отрегулировать поток. При работе системы топливо равномерно распределяется по всем отводам коллектора. При этом сглаживаются скачки давления при включении или выключении некоторых приборов.

Типы коллекторов

Коллекторы изготавливаются из латуни, никелированной латуни, полипропилена, пластика или стали. Они могут быть простыми и усовершенствованными.
Выбор зависит от особенностей системы.

простые коллекторы

не снабжены вспомогательными деталями для регулирования работы

усовершенствованные коллекторы

через систему конвекции и гравитации – более легкая (подогретая) вода вытесняет еще холодную жидкость вниз

Распределительный коллектор обеспечивает компактность размещения оборудования, быстрый и удобный монтаж. При выборе устройства нужно учитывать факторы:

  • особенности монтажных работ;
  • установка циркуляционного насоса, кранов, заглушек и коллекторного шкафа;
  • высокая стоимость;

Также важно обращать внимание на технические показатели, а именно:

  • максимально допустимое давление системы, которое может выдержать оборудование;
  • расчёт потребления устройством электроэнергии;
  • количество контуров;
  • уровень пропускной способности распределительного коллектора;
  • возможность добавления контуров в случае увеличения отопительных приборов;
  • наличие автоматических вспомогательных устройств.

Учесть все вышеперечисленные факторы может только специалист,  поэтому установку рекомендуется доверить профессионалам.

Лучевая система подключения радиаторов

Эффективная система отопления, которая набирает все большую популярность среди клиентов. Главное отличие лучевой (коллекторной) системы – на каждый отопительный прибор отдельно направлена подача и возврат теплоносителя.


Радиаторы полностью независимы друг от друга и параллельно соединены с коллектором, который монтируется в отдаленной части помещения. Также он может прятаться в стену или шкаф.

Лучевая разводка радиаторов отопления дома позволяет легко ремонтировать отдельные устройства, не останавливая всю систему. Требуется только отключить радиатор и демонтировать.


Цена монтажа лучевой разводки отопления в доме достаточно высокая. Это объясняется дополнительными затратами на трубы, но они быстро окупаются благодаря экономии ресурсов.

Особенно выгодно устанавливать данную систему в домах с большой площадью и многоэтажных зданиях.

Преимущества коллекторной системы:
быстрая окупаемость затрат;

Некоторые схемы отопительной системы (закрытой или открытой) предполагают использование дополнительного циркулярного насоса. Достоинства такого способа:

длина контура

работает при значительной длине общего контура отопления

быстрый нагрев

позволяет быстро нагреть жидкость и прогреть систему

расположение элементов

не нужно рассчитывать угол и расположение соединительных элементов

варианты разводки

позволяет устанавливать разные варианты разводки

Некоторые схемы отопительной системы (закрытой или открытой) предполагают использование дополнительного циркулярного насоса. Достоинства такого способа:

При эксплуатации лучевая система экономична и не требует больших расходов топлива.  Ожидается, что в будущем она вытеснит одно- и двухтрубные системы отопления.

К недостаткам относят:

большое количество комплектующих

высокие затраты на ремонт

Для эффективной работы лучевой разводки отопления одноэтажного дома важно правильно подобрать мощность котла. При расчетах учитывается площадь помещения и теплопотери.

Лучевая система работает при помощи насоса. Он обеспечивает циркуляцию теплоносителя.

Для работы лучевой системы необходим коллектор. Это распределительное устройство. С его помощью осуществляется подача теплоносителя по всей системе отопления. Как правило, он монтируется в отдельном щите или шкафу.

Мы не держим штат менеджеров, бухгалтеров и других офисных бездельников - это позволяет предлагать вам правильные и честные цены на наши услуги. Получите правильную систему отопления дешевле
рынка в среднем на 25 %

Элементы отопительной системы и особенности их монтажа

Для обогрева помещения требуется наличие всех элементов отопительной системы.
К ним относятся:

котел

трубы

бойлер

циркуляционный
насос

радиаторы

расширительный
бак

Мелкие комплектующие и фурнитура покупаются вместе с основными элементами. Рассмотрим последовательно каждый из них.

Котел – основной элемент любой системы отопления. В нем сгорает топливо и выделяется тепло, которое затем передается теплоносителю. Различают одно- и двухконтурные котлы.


Одноконтурный котел предназначен только для отопления помещения. Он более надежный и удобный в работе. Воды в системе движется по трубам к радиаторам и снова возвращается в котел.

Двухконтурный используется для отопления помещения и нагрева воды. В него вмонтированы приборы, нагревающие воду для бытовых целей.


Котлы могут быть настенными или напольными. Подвесные котлы лучше приспособлены к колебаниям давления в магистральных трубопроводах и пользуются большим спросом среди клиентов.

В них могут быть вмонтированы вертикальные или атмосферные горелки. Котлы с вертикальными горелками работают без перебоев даже при пониженном давлении. Однако при работе они достаточно шумные.

Котлы с атмосферными горелками работают, только если давление газа не ниже 150 мм. При большем снижении котел работает на 80% мощности и в результате горелка прогорает. Такие котлы работают бесшумно.

Трубы могут быть:

При монтаже более удобны полимерные трубы.
Наиболее дорогие и сложные в установке – медные.

полимерные

стальные

медные

Радиаторы могут быть:

  • алюминиевые;
  • чугунные;
  • стальные;
  • биметаллические.

Высокой теплоотдачей и небольшим водосодержанием отличаются стальные радиаторы. Однако они не устойчивы к диффузии кислорода и не предназначены для слива теплоносителя.


Расширительный бак выполняет функции:

  • удаление избытка воды в водосток;
  • восполнение объема воды при понижении температуры или утечке;
  • сбор воздуха из воды, при ее нагревании.
Они могут быть закрытого и открытого типов. Циркуляционный насос предназначен для движения теплоносителя в системе. В нем находится ротор с закрепленной крыльчаткой.

Эффективность работы системы отопления во многом зависит от правильного монтажа и архитектурного размещения всех элементов. Перед работами следует консультироваться с профессионалами, которые учитывают все особенности каждого помещения.

Правила использование теплого пола

Для длительного и эффективного обогрева пола важно знать правила эксплуатации. Итак, нельзя:

допускать работу системы на предельных нагрузках

в местах прокладки кабеля устанавливать тяжелые предметы мебели

При работе нужно использовать температурное регулирование. Это позволит уменьшить нагрузку на систему теплого пола.

Важно! При первом подключении стоит делать плавный нагрев элементов. В первые сутки включается минимальная температура, которая затем повышается до максимальных значений.


Проверку нужно делать только после полного высыхания стяжки. Соблюдение всех правил обеспечит долгую и качественную работу всей системы.

Выбор той или иной системы зависит от размеров помещения, особенностей его теплоотдачи и материальных возможностей клиента. Для экономии времени, сил и денег стоит обращаться к профессионалам, а не проектировать систему самостоятельно.

Вот почему наши цены ниже средних по рынку на 25%
и гарантия 9 лет - убедитесь в этом сами

1

Мы работаем сами, не платим за офис

Экономия составляет 5%
2

У нас нет директора который накручивает за работу свою надбавку

Павел ( основатель компании) работает со всеми, а не сидит в офисе тут сразу вы экономите 15%
3

Мы не зарабатываем на стоимости материалов 2 конца

нам проще заработать на объемах работ чем, выкраивать на материалах.
4

Мы считаем материалы до рубля и не завышаем смету на случай "а вдруг не хватит"

Мы привозим материалы строго под ваш объект и вы не переплачиваете.

Смотрите видео как мы монтируем системы отопления под ключ на нашем YouTube канале

На видео рассказываю тонкости
которые не показать на сайте

Если у вас есть вопросы звоните!

+7 901-727-62-98

Примеры работ

Звенигород ТА 2 тонны

Монтаж котельной под ключ.
ТА не стандартных размеров,
котельная очень маленькая

Мотяково (Люберцы)

Котельная с Теплоаккумулятором, водоснабжение, Инженерные системы дома под ключ

КП Жюльверн

Отопление теплоаккумулятором, водоснабжение, рециркуляция UDC? внутрипольные конвекторы

Звенигород (ТА 2.2 тонны)

Отопление теплоаккумулятором, водоснабжение, рециркуляция UDC? внутрипольные конвекторы

Я Павел Андреев Основатель компании.

Помогу найти вам лучшее решение. Звоните, пишите!

Андреев Павел
1

Телефон

+7 901-727-62-98
4

Форма обратной связи

Поиск
