Стены

Нарезали бруски нижней обвязки, бруски, которые вертикально будут стоять в стене, и брусок верхней обвязки. Все их на месте собираем. А уже когда сколотим, тогда будем поднимать.


Вот так у меня первая стена выглядит. Я ее собрал, сколотил, но пока еще не поставил.

Таким же образом потом ставим себе среднюю и дальнюю стены.


Вот теперь мы немного стену приподняли, поставили на козлики.

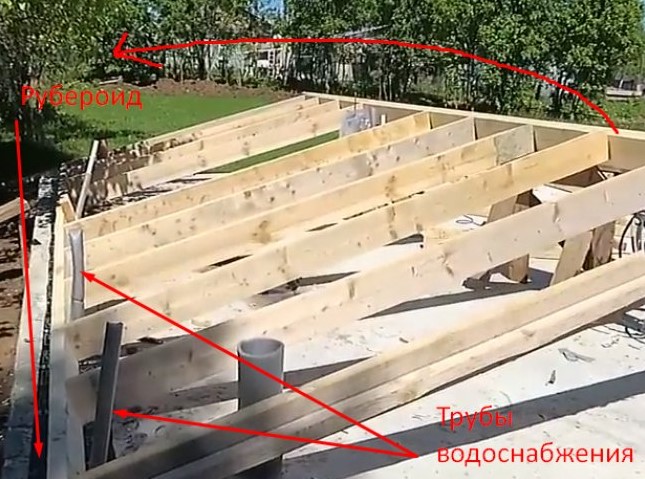

Я еще рубероид подкладывал. Ну и трубы для водоснабжения состыковать надо.


Самое сложное здесь, это трубы и рубероид, чтоб не поехал. В общем-то, мы это делаем вдвоем - все подымается вполне нормально. Доска за два-три месяца, что лежала тут у меня, подсохла.


Укосины

Сколотили вторую стену, померяли диагонали, чтоб все совпадало. Дальше делаем укосину: разметили и будем врезать.

Вот они, отметки для укосины крупным планом.

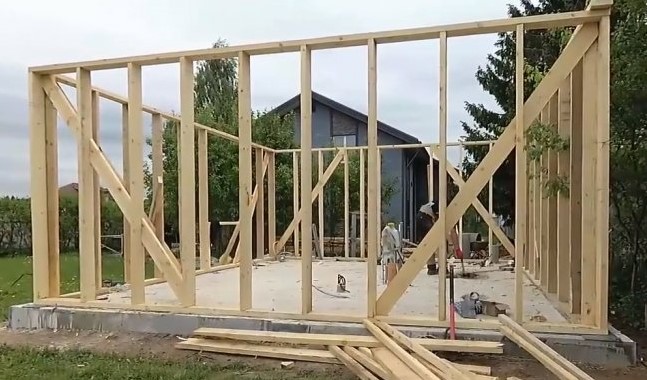

Собрали все четыре стены.



Сделали проем под окно, врезали все укосины.

Какие тут тонкости?

  • При сборке стены доски все распилили точно по размеру. Верхнюю и нижнюю обвязки тоже по размеру распилили.
  • Вбили доски, по три гвоздя сверху и снизу, врезали укосины.
  • Прибиваем укосину снизу на три гвоздя, на второй стойке один гвоздь по центру. Тогда мы потом сможем плоскость стены подвигать и поймать диагонали.
  • Когда на стене отмеряем диагонали, важно, чтобы они четко совпадали.
  • И в конце самом уже соединяем все стены. Для начала на проволоку. Меряем диагонали внутреннего помещения (от угла до угла). Если не совпадают диагонали, перемещением стены их выравниваем.
    И только тогда, когда у нас все-все диагонали совпали, сбиваем стены внизу гвоздями.
  • Также еще меряем размеры, чтобы размеры каждой стены были одинаковые.
  • После этого производим анкеровку стен. То есть нижнюю обвязку к фундаменту крепим анкерами.




После того, как все анкеры мы разместили (я ставил по три анкера на одну стену), будем размещать стену, которая посередине идет. И дальше на нее уже перекрытие ставить.




Теперь планировка



В проекте, когда я рисовал это в ArchiCAD, сложно было все площади четко рассчитать: где будет тамбур, какого размера будет коридор.


Сейчас, когда внешние стены уже стоят, внутреннюю стену мы тоже проложили, как раз самое время делать планировку всех остальных помещений. Потому что визуально, когда мы заходим в помещение, можно понять его габариты, и где что будет размещено.




В частности, у меня вот в бане пришлось туалет немного сместить, тамбур тоже немного сместили в сторону из-за этого.

Это я к тому, что на практике все это часто выглядит немного иначе, чем в проекте.



Вот, наконец, каркас почти собран.



Какие были нюансы?

Фундамент я до сантиметра не высчитывал, поэтому пришлось повозиться с проводами.

Изначально в проекте я хотел, чтобы средняя перегородка полностью от стены до стены была. Но этого не получилось сделать, потому что тамбур бы тогда был очень маленьким.


Поэтому мы решили сделать тамбур смежным: и на комнату отдыха, и на парную.



С проводами я немного не рассчитал, поэтому пришлось вывести их по центру и проштробить, чтобы увести в ближайшую стену.


Какие тонкости сборки каркаса из дерева?

В начале статьи я описывал, как мы собирали и ставили стены. Следующим этапом мы рассчитывали дверные проемы, усиливали их ригелями.




Это делать нужно обязательно, иначе избыточное давление с кровли будет идти. Особенно на внешние стены, и проем над дверью будет провисать. Особенно это важно делать над окнами.





Торцом ставим доску - усиливающий ригель. И затем подпорки. Чтобы вот эта часть над окном не провисала.

Иначе она начнет давить на профиль, окно перекосит, оно перестанет нормально открываться.



То же самое следует делать и во внутренних проемах. Как минимум, ставить сдвоенную доску.

В моем случае, в принципе, нагрузка будет невысокая, потому что второго этажа нет. Поэтому здесь мы ригель не ставили.


Но если будет второй этаж, и он будет нести какую-то нагрузку, то обязательно нужно ставить усиливающий ригель.




Еще раз сделаю упор на диагонали и выравнивания.

Все стены, помимо того, что они должны быть строго прямоугольные, также должны совпадать все диагонали.

Потому что потом при отделке будет очень бросаться в глаза, если кривизна где-то будет.

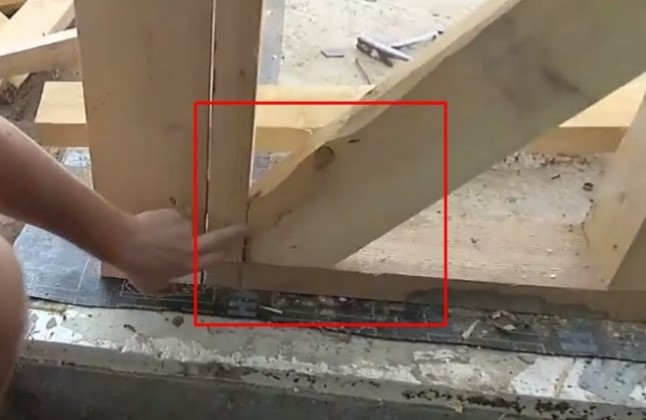

То же самое по укосинам. Она должна в углу строго впритык быть.




Следующим этапом у нас шла верхняя обвязка. Она идет в две доски. Мы сделали сначала на боковые и средние стены верхнюю обвязку, чтобы можно было перекрытие укладывать.



Еще важный момент.

На первом этапе, после того, как поставили боковые стенки, все их обязательно анкерами прикрепить к фундаменту. Мы делали примерно один анкер на два метра.


Если стена длиннее или конструкция мощнее, то, конечно, лучше чаще анкера пускать.




Вот, в общем-то, основные моменты строительства каркасной бани. Дальше уже будем кровлю делать.
